冷卻塔詳細選型及其性能

冷卻塔詳細選型及其性能

一、冷卻塔詳細選型：

1、冷卻塔詳細選型首先要確定冷卻塔進水溫度，從而選擇標準型冷卻塔、中溫型冷卻塔還是高溫型冷卻塔。

2、確定使用設備或者可以按照現場情況對噪聲的要求，可以選擇橫流式冷卻塔或者逆流式冷卻塔。

3、根據冷水機組或者制冷機的冷卻水量進行選擇冷卻塔流量，一般來講冷卻塔流量要大于制冷機的冷卻水量。（一般取1.2—1.25倍）。

4、多臺并聯時盡量選擇同一型號冷卻塔。

其次，冷卻塔選型時要注意：

1、冷卻塔的塔體結構材料要穩定、經久耐用、耐腐蝕，組裝配合精確。

2、配水均勻、壁流較少、噴濺裝置選用合理，不易堵塞。

3、冷卻塔淋水填料的型式符合水質、水溫要求。

4、風機匹配，能夠保證長期正常運行，無振動和異常噪聲，而且葉片耐水侵蝕性好并有足夠的強度。風機葉片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。

5、電耗低、造價低，中小型鋼骨架玻璃冷卻塔還要求質量輕。

6﹑冷卻塔應盡量避免布置在熱源、廢氣和煙氣發生點、化學品堆放處和煤堆附近。

7、冷卻塔之間或塔與其它建筑物之間的距離，除了考慮塔的通風要求，塔與建筑物相互影響外，還應考慮建筑物防火、防爆的安全距離及冷卻塔的施工及檢修要求。

8、冷卻塔的進水管方向可按90°、180°、270°旋轉。

9、冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。冷卻塔造價約增加3%。

10、循環水的濁度不大于50mg/l，短期不大于100mg/l不宜含有油污和機械性雜質，必要時需采取滅藻及水質穩定措施。

11、布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明，以便修改設計。

12、冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃放爆竹焰火。

13、圓塔多塔設計，塔與塔之間凈距離應保持不小于0.5倍塔體直徑。橫流塔及逆流方塔可并列布置。

14、選用水泵應與冷卻塔配套，保證流量，揚程等工藝要求。

15、當選擇多臺冷卻塔的時候，盡可能選用同一型號。

河北華盛節能設備有限公司冷卻塔技術參數：

二、冷卻塔的性能

1、設計參數：

1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃

2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃

3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃

2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：

1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000

3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。

4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。

5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。

6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請?jiān)谟嗀洉r(shí)說明，本廠可以滿足要求。

7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。

8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。

9、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。

10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

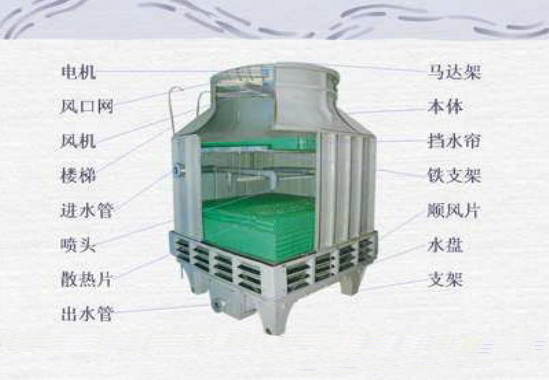

結構特征

（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。

（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。

（3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。

（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。

（5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。

（6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。

（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口及吸聲柵，降低了風機及電機傳出來的噪聲。

（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。

（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
